Топология сети

Топология сети — это физическая или логическая схема соединения устройств и передачи данных между узлами компьютерной сети.

Физическая и логическая топология

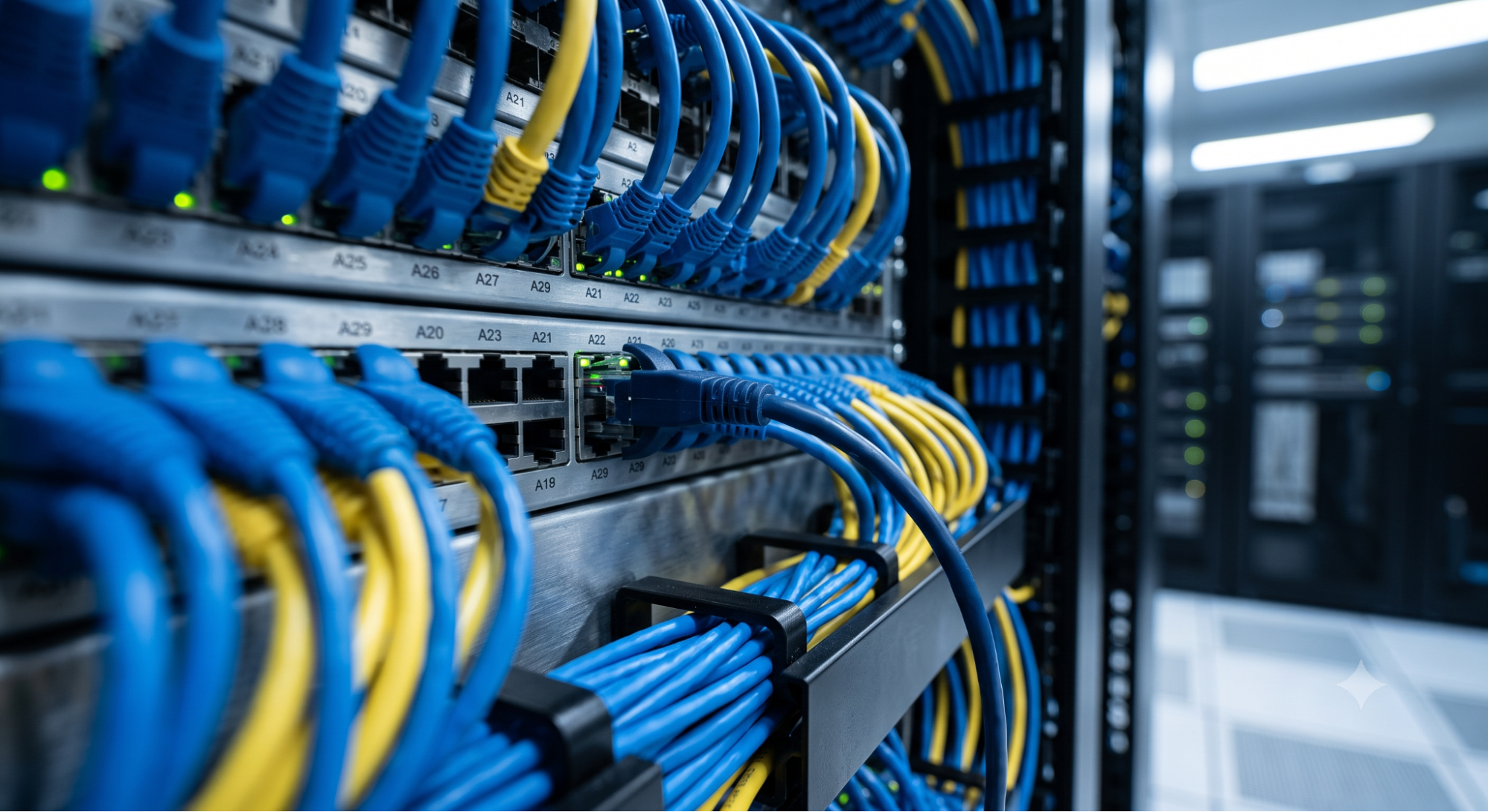

Физическая топология показывает фактическое расположение кабелей, коммутаторов, маршрутизаторов и конечных устройств. Логическая описывает путь трафика и правила взаимодействия независимо от прокладки линий. Эти схемы могут различаться: например, физическое соединение в виде звезды может поддерживать несколько логических сегментов и виртуальных сетей.

Основные варианты построения

В топологии «звезда» устройства подключаются к центральному коммутатору; отказ отдельного кабеля затрагивает один узел, но отказ центра влияет на весь сегмент. Кольцо передаёт данные по последовательному маршруту и требует механизмов обхода повреждений. Шина использует общую среду и сегодня встречается ограниченно. Ячеистая схема создаёт несколько путей и повышает отказоустойчивость.

Как выбрать сетевую схему

Выбор зависит от масштаба, требуемой доступности, пропускной способности, бюджета и условий монтажа. Для критических систем предусматривают резервные коммутаторы, независимые каналы и исключение единой точки отказа. Документированная топология упрощает настройку, поиск неисправностей и планирование изменений. Схема должна отражать адресацию, сегментацию, точки выхода и связи с внешними сетями.

Вопрос – ответ

Какая топология чаще используется в локальных сетях?

Наиболее распространена звезда, где конечные устройства подключены к коммутатору.

Что такое единая точка отказа?

Это компонент, отказ которого делает недоступной всю систему или значительную её часть.

Зачем хранить актуальную схему сети?

Она ускоряет диагностику, помогает оценивать риски изменений и контролировать подключение оборудования.
